Kas tai yra ir kam skirta?
„Heltec WiFi LoRa 32 V4“ – tai kompaktiška LoRa kūrimo plokštė, skirta Meshtastic, LoRaWAN, MeshCore ir kitiems ilgo nuotolio belaidžio ryšio projektams. Tai nėra pilnai paruošta „racijos“ tipo įranga, o lanksti platforma kūrėjams, mėgėjams ir integratoriams, kurie nori susikurti savo mazgą, jutiklių sprendimą ar autonominį ryšio įrenginį.
Kaip ji naudojama?
- Ryšys su telefonu ar kitu įrenginiu: plokštė palaiko Bluetooth LE ir Wi-Fi, todėl ją patogu konfigūruoti ir integruoti į įvairius projektus.
- LoRa ryšys ilgesniam nuotoliui: plokštėje integruotas SX1262 lustas leidžia naudoti LoRa ryšį mazgams, telemetrijai, žinutėms ir IoT scenarijams.
- Lankstus maitinimas: plokštę galima maitinti per USB Type-C, ličio bateriją arba naudoti su suderintais saulės maitinimo sprendimais.
Kodėl verta rinktis V4 versiją?
V4 yra naujesnės kartos modelis, paremtas ESP32-S3R2 valdikliu ir SX1262 LoRa lustu. Palyginti su ankstesne karta, ši versija siūlo daugiau atminties, papildomas saulės ir GNSS jungtis, išlaikydama panašų formatą ir kontaktų išdėstymą kaip V3 šeima. Dėl to ji labai tinka tiek naujiems projektams, tiek atnaujinamiems sprendimams.
Heltec WiFi LoRa 32 (V4) – ESP32-S3 + SX1262 LoRa kūrimo plokštė ilgo nuotolio projektams

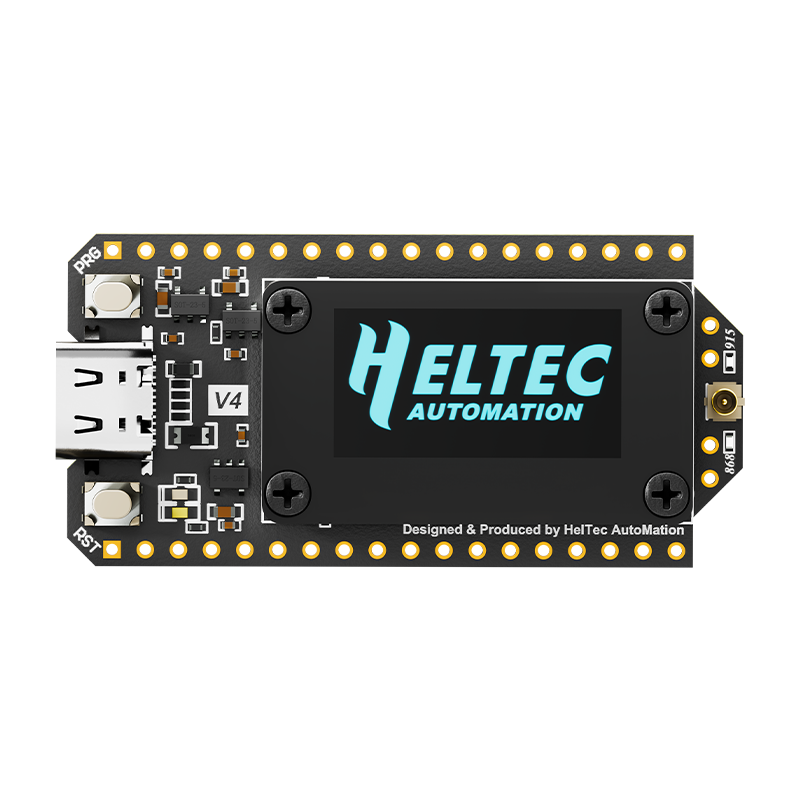

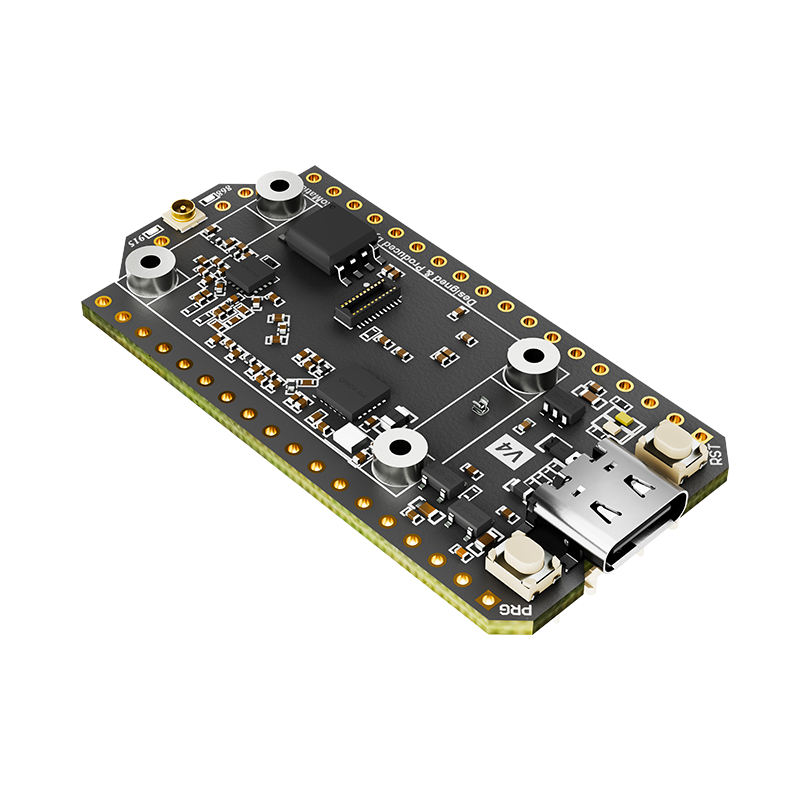

WiFi LoRa 32 (V4) – naujos kartos Heltec kūrimo plokštė, skirta Meshtastic, LoRaWAN, MeshCore ir kitiems ilgo nuotolio belaidžio ryšio projektams. Ji sujungia ESP32-S3R2 valdiklį, SX1262 LoRa lustą, integruotą Wi-Fi / Bluetooth, daugiau atminties, 0.96 colio OLED ekraną bei papildomas saulės ir GNSS jungtis, išlaikydama beveik tokį pat formatą ir kontaktų išdėstymą kaip V3 karta.
Pagrindiniai privalumai
- ESP32-S3R2 + SX1262 – Wi-Fi, Bluetooth LE ir LoRa vienoje plokštėje.
- Didesnė atmintis – 2 MB PSRAM ir 16 MB Flash, todėl plokštė tinkama sudėtingesniems projektams, vartotojo sąsajoms ir papildomoms funkcijoms.
- 0.96 colio OLED ekranas – patogu būsenos, meniu ar diagnostinės informacijos rodymui.
- Didelė siuntimo galia – aukštos galios versija palaiko iki 28 dBm.

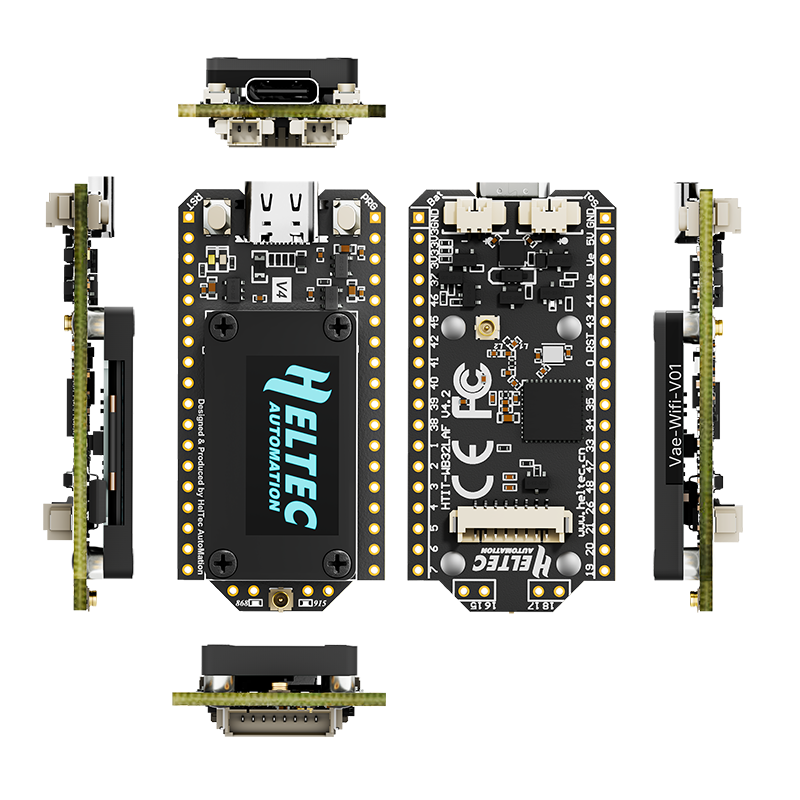

- Papildomos jungtys – atskira 1.25×2P saulės jungtis ir 1.25×8P GNSS sąsaja.
- Platus programavimo palaikymas – Arduino, PlatformIO, ESP-IDF ir MicroPython.
- Artimas suderinamumas su V3 šeima – panašus dydis ir kontaktų išdėstymas palengvina migraciją.
Techninės specifikacijos
| Parametras | Reikšmė |
|---|---|
| MCU | ESP32-S3R2 (Xtensa 32-bit LX7 dual core) |
| LoRa lustas | SX1262 |
| Ekranas | 0.96″ OLED |
| Dažnis | Aukštos galios versija: 863–928 MHz; žemos galios versija: 433 / 470–510 / 863–928 MHz |
| Maks. siuntimo galia | Aukštos galios versija: 28 dBm; žemos galios versija: iki 22 dBm |
| Maks. jautrumas | -137 dBm @ SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n |
| Bluetooth | Bluetooth LE, Bluetooth 5, Bluetooth Mesh |
| Atmintis | 384 KB ROM; 512 KB SRAM; 16 KB RTC SRAM; 2 MB PSRAM; 16 MB Flash |
| Sąsajos | Type-C USB; 1.25×2 Pin ličio baterijos jungtis; 1.25×2 Pin saulės jungtis; 1.25×8 Pin GNSS jungtis; LoRa ANT (IPEX1.0); 2.4G ANT (IPEX1.0) |
| Baterija | 3,3–4,4 V ličio baterija |
| Darbinė temperatūra | -20 ~ 70 °C |
| Matmenys | 51,7 × 25,4 × 10,7 mm |
Kam skirta ši plokštė
WiFi LoRa 32 (V4) tinka kūrėjams, mėgėjams ir integratoriams, kuriems reikia kompaktiškos LoRa plokštės su Wi-Fi ir Bluetooth. Ji ypač naudinga kuriant Meshtastic mazgus, LoRaWAN įrenginius, telemetrijos sprendimus, saulės maitinamus mazgus, jutiklių sistemas ir kitus IoT projektus.
Svarbi informacija
- Kūrimo plokštė parduodama kaip komponentas projektams – galutinis funkcionalumas priklauso nuo įdiegtos programinės įrangos, pasirinktos antenos ir bendros konfigūracijos.
- Kai kurioms naujesnėms V4 versijoms gali reikėti naujesnės programinės įrangos; jei naudojate Meshtastic, verta pasitikrinti palaikomą firmware versiją.
- Gamintojo puslapyje ši plokštė pateikiama su skirtingais pasirinkimais, įskaitant LoRa dažnio juostą ir ekrano variantą.
- Ši prekė parduodama išankstiniu užsakymu. Numatomas pristatymo terminas – apie 3–4 savaites nuo užsakymo patvirtinimo.
DUK
Ar ši plokštė tinka Meshtastic?
Taip. „Heltec WiFi LoRa 32 V4“ dažnai naudojama Meshtastic projektuose ir yra tinkama tokio tipo mazgams.
Ar V4 suderinama su V3?
V4 išlaiko labai panašų formatą ir kontaktų išdėstymą kaip V3 šeima, todėl perėjimas iš V3 dažnai būna paprastesnis.
Ar yra saulės maitinimo jungtis?
Taip. V4 turi atskirą 1.25×2P saulės jungtį, todėl ją patogu naudoti su suderintais saulės maitinimo sprendimais.
Ar tai jau paruoštas naudoti ryšio įrenginys?
Ne. Tai kūrimo plokštė, skirta projektams. Norint galutinio sprendimo, reikia pasirinkti tinkamą programinę įrangą, anteną, maitinimą ir, jei reikia, korpusą.
